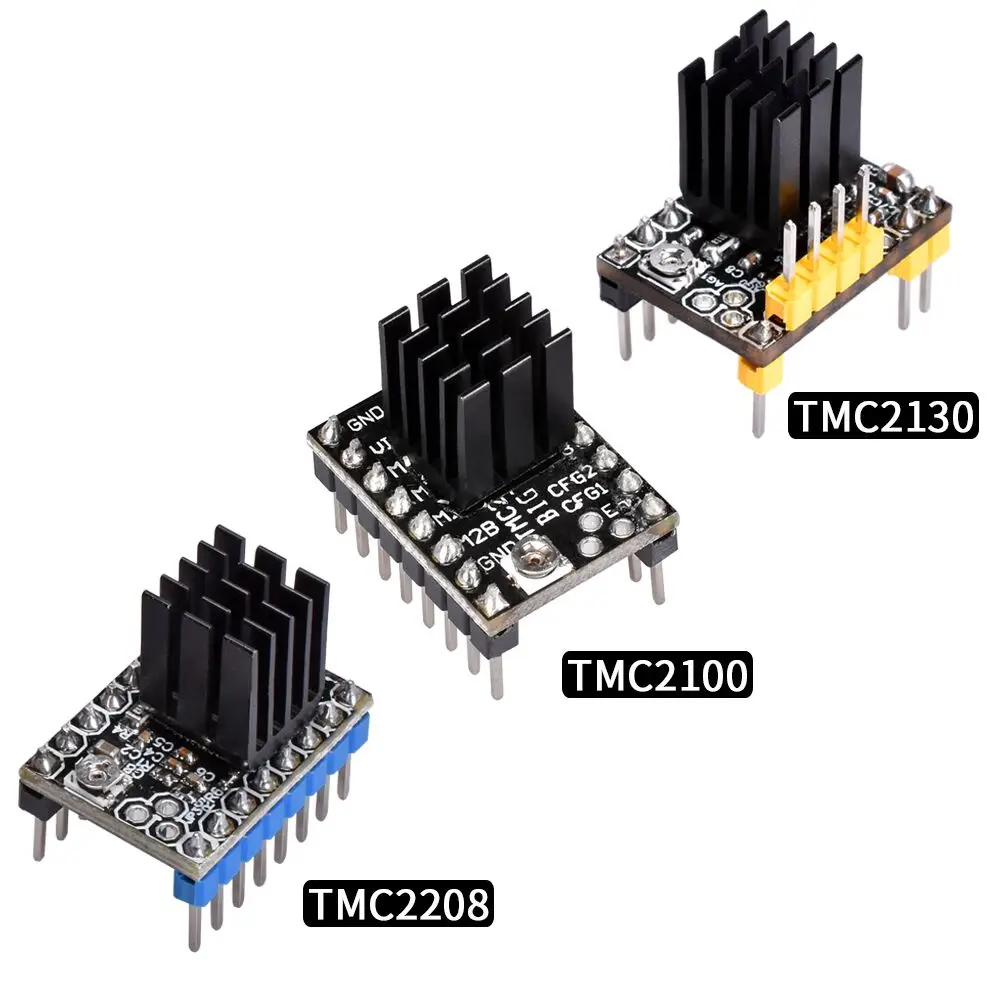

TMC2130 V1.1 TMC2208 V1.0 TMC2100 Драйвер шагового двигателя Stepstick Mute Slient драйвер RepRap 3D-принтеры Запчасти Рампы 1,4 1,5 1,6

11-01-2017, 08:26 605 Компьютерная техника и ПО » Офисная электроника » 3D-принтеры и 3D-сканеры » Запчасти для 3D-принтеров

Основные характеристики

Стоимость:
249.69 Р
Число заказов:
10
В избранном:
3
Отзывы:
10
Просмотры:
605
Название Значение
Color Black
Size 15. 15*20. 32MM
Usage 3D Printer Parts
Артикул TMC2130 V1. 1
Бренд BIQU
Тип товара Драйвер
Product Name TMC2130/TMC2208/TMC2100 Stepper Motor
With Heat Sink Yes
Superiority Super Silent
TMC2130 Version V1. 1
Material PCB
Logical Voltage 3-5V
Driver Type Stepper Motor Driver
Описание товара

МКС Gen V1.4 3D-принтеры Управление Совет TMC2130/TMC2208/DRV8825/A4988 драйвер Reprap Мега 2560 R3 пандусы 1,4 1,5 1,6 материнская платаUSD 19.79-45.36/piece
MK8 экструдер 3D-принтеры Запчасти 1,75 мм нити MK8 Боуден экструдера Hotend экструзионной CR10 CR-10 CR-10S Алюминий сплав Блок КомплектUSD 8.78-16.45/piece
Платформы 1,6 3D-принтеры контроллер материнская плата платформы 1,5 пандусы 1,4 RepRap + Мега 2560 R3 + 12864 ЖК-дисплей Дисплей + TMC2130/DRV8825USD 29.40-54.43/piece
TMC2130 V1.1 TMC2208 V1.0 TMC2100 Драйвер шагового двигателя Stepstick Mute Slient драйвер RepRap 3D-принтеры Запчасти Рампы 1,4 1,5 1,6USD 3.60-28.40/piece
Платформы 1,6 Плюс обновление базы пандусы 1,6 1,5 1,4 материнская плата Управление Совет A4988/DRV8825/TMC2208/TMC2130 драйвер 3D-принтеры ЗапчастиUSD 8.82-33.28/piece
3D-принтеры доска МКС Gen L V1.0 PCB контроллер Reprap Мега 2560 R3 Рампы 1,4 1,6 Поддержка TMC2208 TMC2130 A4988 DRV8825 драйверUSD 16.97-40.91/piece
3D-принтеры Запчасти TMC2130 V1.1 SPI Драйвер шагового двигателя Модуль StepStick Reprap заменить TMC2208 A4988 DRV8825 пандусы 1,4 мксUSD 3.60-31.29/piece
Reprap Рампы 1,4 комплект + Mega 2560 + Heatbed mk2b + 12864 ЖК-дисплей контроллер + DRV8825 + механический фиксатор + кабели для 3D-принтерыUSD 33.83/piece

35

TMC2130 V1.1DIY/SPIПодробная информация ссылку:

Https://www.aliexpress.com/store/product/3D-Printer-Parts-TMC2130-V1-1-SPI-Stepper-Motor-Driver-Module-StepStick-Reprap-Replace-TMC2208-V1/1736565_32891908843.html?spm=2114.12010615.8148356.1.272c1645a4gtcJ

TMC2130 V1.1Paremeter:

Конфигурация: Dir/Step/SPI
Microsteps: до 1/256
MicroPlyer: 1/256
Logic Напряжение VI0: 3-5 В
Напряжение двигателя: 4,75-46 В
Уровень фазового тока: 1.2A RMS, Peak 2A
TMC2130 V1.1 поддерживает два режима контроля за интерфейсом шага/DIR
Комбинированная максимальная эффективность и оптимальная операция крутящего момента двигателя без шума.
Высокая точность без датчика моторного обнаружения нагрузки.
Высокий драйвер нагрузки не потеряет шаг.
Примечание:
TMC2130 V1.1 должен наклеить радиатор и использовать вентилятор охлаждения.

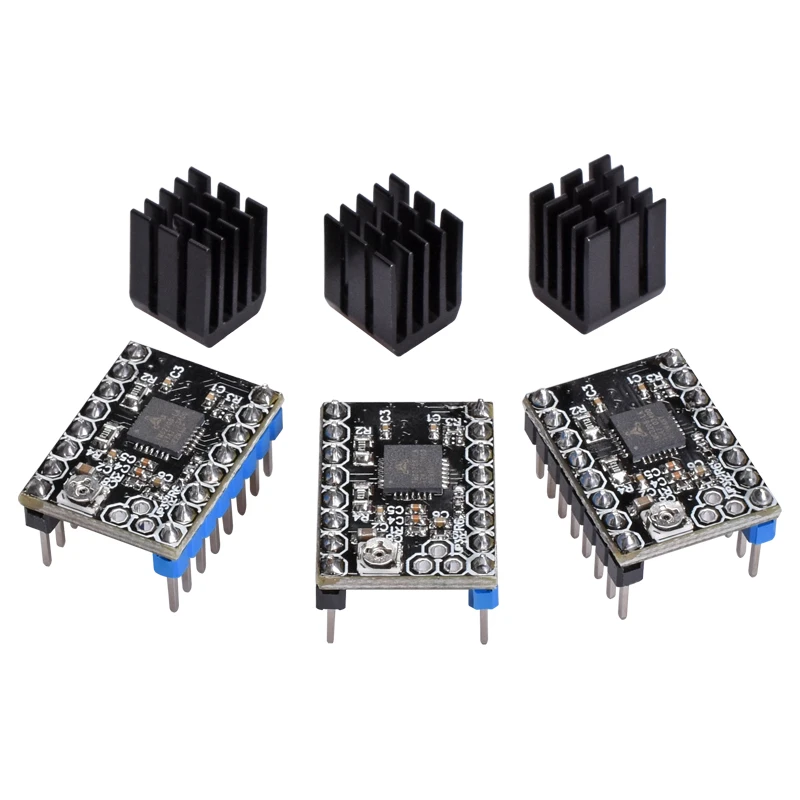

TMC2100:
1, алгоритм привода тока: i = Vref * 1,9/2,5, по умолчанию Vref около 0,65 В, поэтому по умолчанию
Ток 0.5а, максимальный ток 1А!
2, Vref меры Gnd и потенциометр среднего конца напряжения.
3, при измерении напряжения не должно соединяться мотор, или легко сжечь накопитель.
4, измерительное напряжение должно быть подключено к мощности, не просто подключить USB-блок питания.
Примечание: когда вы используете TMC2100, некоторые советы, которые вы должны следовать.
1, отрегулировать потенциометр с помощью специального керамическая отвертка. В противном случае накопитель легко быть поврежден.
2, теплоотвод на приводе блока застрял до середины чипа (другой драйвер есть же), В противном случае он может быть сокращен в текущем со следующим pin.

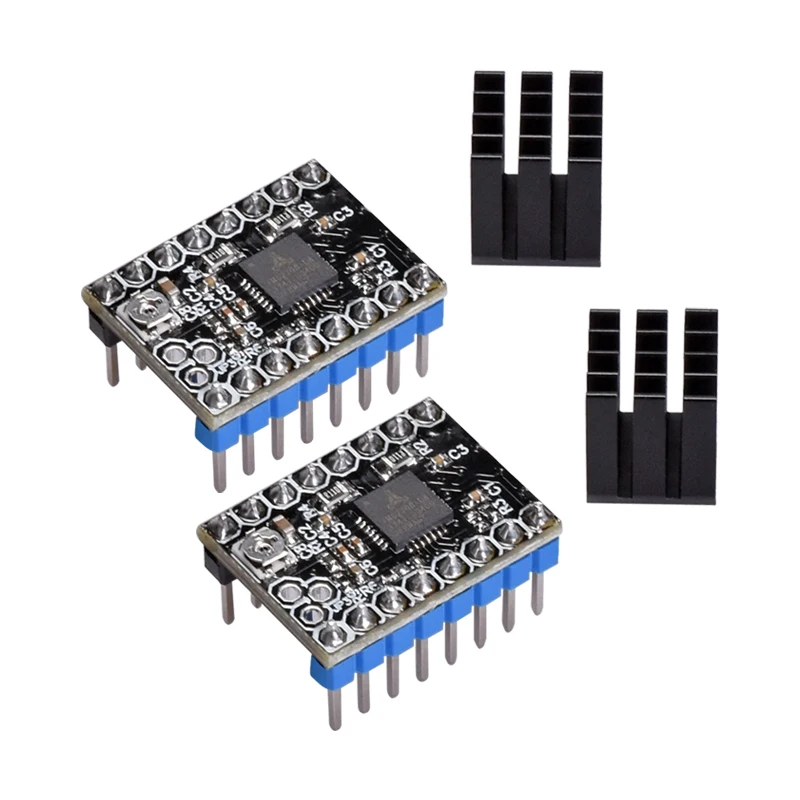

TMC2208Параметр:
Конфигурация: Dir/шаг
Microsteps: до 1/256
Микроплайя: 1/2, 1/4, 1/8, 1/16, 1/32
Напряжение диапазон: 4,75 В-36 В
Драйвер ток: 1.4A
Пиковый ток: 2A
TMC2208 одноосный Степпер мотор чип, силовая трубка Встроенный привод тока 1.4A пиковый ток 2А, диапазон напряжения 4,75 В-36 В, 256 подотдел; с запатентованной технологией™Высокая частота измельчителя, dcStep™, StallGuard2™Технология обнаружения ларек, CoolStep™Текущая технология динамической регулировки, может сэкономить 70% энергии, StealthChop mute technology
Гибкий блок интерполяции microPlyer, компонент может обеспечить до 256 микрошаг/шаг разрешения, даже в импульсной скорости ограниченная система может быть идеальной для достижения синусоидального контроля; как stealthChop fine music технология широко используется в 3D печати, Таким образом, эти компоненты также предназначены для совместимости с существующим 3d-принтером электроники, устранение необходимости в дорогостоящей реорганизации. Оба компонента имеют Импульсный/направляющий вход, могут быть полностью независимой операцией. Конфигурация осуществляется через цифровой вход.

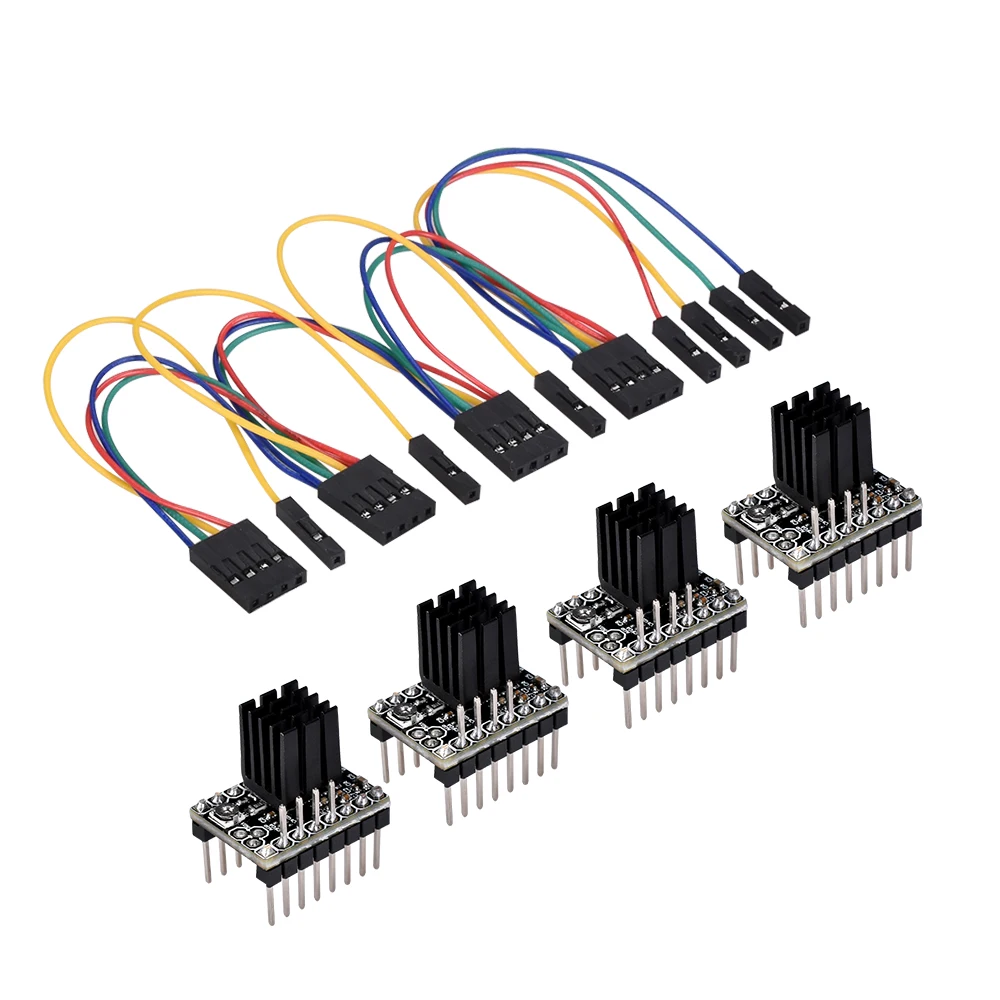

TMC2130/TMC2208/TMC2100/кабель
TMC2130 SPI: сварное соединение завершено SPI (Только TMC2130 SPI с кабелем)
TMC2130 DIY: нужно DIY SPI самостоятельно
39
9(18)
TMC2130 SPI:
4
5
Кабель:
40
TMC2130 DIY:
25
2
17
TMC2208:
856
TMC2100:
010503
1
1
1
1

Комментарии (10)

avatar
{rating}
#1
Очень тихий драйвер. но полошел только на одну ось, на оси игрик висит шаговик, его таскать данный драйвер без пропуска шагов отказался. 12 вольт ему маловато для нормальных ускорений. Увеличение тока только грело шаговик 1.33А 28nm Вызол в перехоле на 24 вольта и использование низкоиндуктивных шаговиков. Для кинематики коре ху и подобных подойдет и с 12 вольтами.
avatar
{rating}
#2
Драйвер сегодня приехали. Даже tmc2208 V2.0 все хорошо до сих пор. Теперь только нужно устанавливать.
avatar
{rating}
#3
8 дней спустя товаров вы, потому что очень быстрая доставка Топ
avatar
{rating}
#4
Tmc2208 V2 (!) очень хорошо
avatar
{rating}
#5
Из четырех наименований пришел только один. Пришел быстро. Работает тихо.
avatar
{rating}
#6
Очень хороший продавец! Очень хороший продукт!
avatar
{rating}
#7
Медленно в ближайшие. Но в идеальном состоянии. И контакты показано желтые фактически черный
avatar
{rating}
#8
I got it. I didn't tried it till now
avatar
{rating}
#9
Пересылка быстро. Я могу проверить, все работы. Спасибо!
avatar
{rating}
#10
Еще не опробовала. Выглядит хорошего качества.
